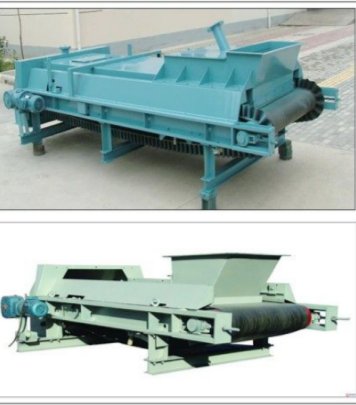

TDG系列变频调速定量给料秤

一、TDG系列变频调速定量给料秤组成: 1.机械秤体 2.称重传感器 3.数字脉冲测速传感器 4.称重仪表、砝码; 5.荷重传感器 6.皮带传输机并配备微机计量控制器 7.具体尺寸可按用户要求订制。 二、应用范围: TDG系列变频调速定量给料秤广泛应用与水泥、化工、陶瓷、饲料、冶金、矿山、粮油等生产领域。 三、TDG系列变频调速定量给料秤秤体...

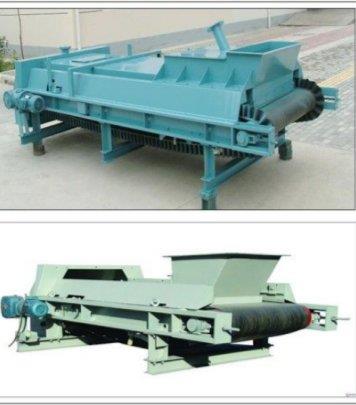

TDG系列变频调速定量给料秤

      一、TDG系列变频调速定量给料秤组成:

      1.机械秤体 2.称重传感器 3.数字脉冲测速传感器 4.称重仪表、砝码; 5.荷重传感器 6.皮带传输机并配备微机计量控制器 7.具体尺寸可按用户要求订制。

      二、应用范围:

      TDG系列变频调速定量给料秤广泛应用与水泥、化工、陶瓷、饲料、冶金、矿山、粮油等生产领域。

      三、TDG系列变频调速定量给料秤秤体结构特点:

      1〉传动部分采用了申克秤用电机,使其直接与秤体的主轴连接,消除了机械震动对计量的影响。

      2〉采用裙边皮带,应用寿命大大提高。

      3〉采用精度较高的力平行梁传感器,消除了因物料在皮带上分布不均和皮带的纵向摩擦力所造成的计量不稳定。

      四、量不准的影响系统功能特点:

      1〉计算机采用wpk-III(pc结构)智能控制主机,可方便扩展,与上位机实现联网。

      2〉采用RS-485串行通讯

      3〉应用windows98操作平台,操作页面生动直观,汉字提示,动感按键图形,操作更简单,不用人工记忆。

      4〉秤体钢性好,加工精度高,动态零点漂秤很小。

      5〉采用变频调速控制技术,设备运行更线性,平稳。

      6〉数字化控制技术的应用,整个系统具有很高的稳定性和控制精度。

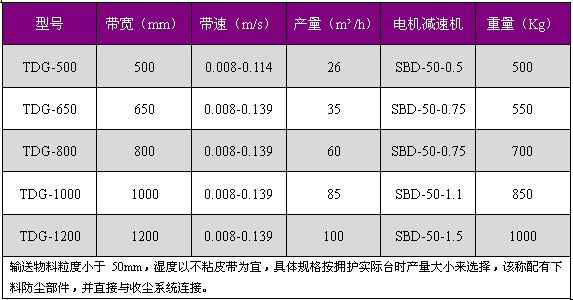

      五、TDG系列变频调速定量给料秤主要技术参数:

      1>系统控制精度 ≤0.5%

      2>计量精度 ≤±1%

      3>标准信号传送 4 ─ 20mA

      4>单台流量 0.5 ─ 120t/h

      5>皮带秤速度 <0.139 m/s

      6>皮带宽度 500 ─ 1800 mm

      7>正常工作环境:环境温度 -10℃ ─ 45℃,相对湿度 <85%

      8>供电电源: 控制主机 220V±10% 50Hz±4Hz, 秤体 380V±10% 三相

      六、TDG系列变频调速定量给料秤系统工作原理:

      变频器收到主机发送的控制指令后,驱动与秤体主轴相连的减速机,从而使皮带转动,将物料直接拉出,通过计量段,

      其重力由称量架作用到力平行测量系统,进行放大处理后,输送到计算机,计算机自行运算处理与给定值相比较得到差值,来

      调态变频器的输出,控制皮带的转速,使经过皮带上的物料量锁定在设定的目标值上,达到定量给料的目的。

      TDG系列变频调速定量给料秤变频调速电源柜:

      1>尺寸:高1800*宽800*深600

      2>可配置6-8路变频器(可选择)

      3>配有手动、自动转换功能

      4>配有性能较高的LG变频器,性能稳定,运转率高。

      5>电源:380V±10% 三相 50Hz±4Hz
